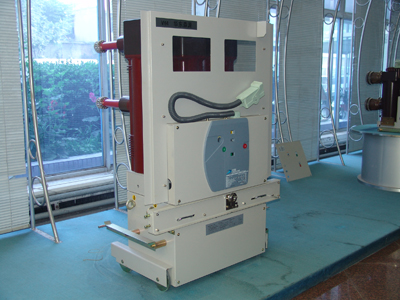

VH4-40.5系列高壓真空斷路器
- Products
- Standard

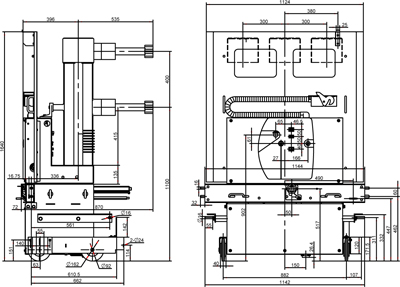

- Dimensions
VH4-40.5系列戶內真空斷路器，是我公司在ZN85-40.5系列真空斷路器的基礎上研發的新一代高可靠性真空斷路器。用于額定電壓40.5kV、三相交流50Hz電力系統、額定電流至2000A、額定短路開斷電流至31.5kA的戶內高壓開關設備，具有結構緊湊、性能可靠、容量大、開斷能力強等特點，可供工礦企業、發電廠及變電站做保護和控制用，特別適用于頻繁操作的場所。
序號 | 參數名稱 | 單位 | 技術參數 | |
1 | 額定電壓 | kV | 40．5 | |
2 | 額定頻率 | Hz | 50 | |
3 | 額定絕緣水平 | 1min工頻耐受電壓 | kV | 95 |
額定雷電沖擊耐受電壓 | kV | 185 | ||
4 | 額定電流 | A | 630、1250、1600、2000 | |
5 | 額定短路開斷電流 | kA | 25、31.5 | |
6 | 額定短路關合電流（峰值） | kA | 63、80 | |
7 | 額定短時耐受電流（4s） | kA | 25、31.5 | |
8 | 額定峰值耐受電流 | kA | 63、80 | |
9 | 額定短路電流開斷次數 | 次 | 20 | |
10 | 操作順序 |
| O-0.3s-CO-180s-CO* | |
11 | 合閘時間 | ms | 50-100 | |
12 | 分閘時間 | ms | 30-80 | |
13 | 儲能時間 | s | ≤15 | |
14 | 機械壽命 | 次 | 20000 | |
16 | 儲能電動機額定功能 | W | 300 | |
17 | 儲能電動機額定電壓 | V | ~110 或 ~220 | |
18 | 合分閘電磁鐵額定電壓 | V | -110 或 -220 | |
19 | 合分閘電磁鐵額定電流 | A | DC1.91（110V時） DC0.89（220V時） | |
20 | 輔助開關額定電流 | A | AC10 DC5 | |
