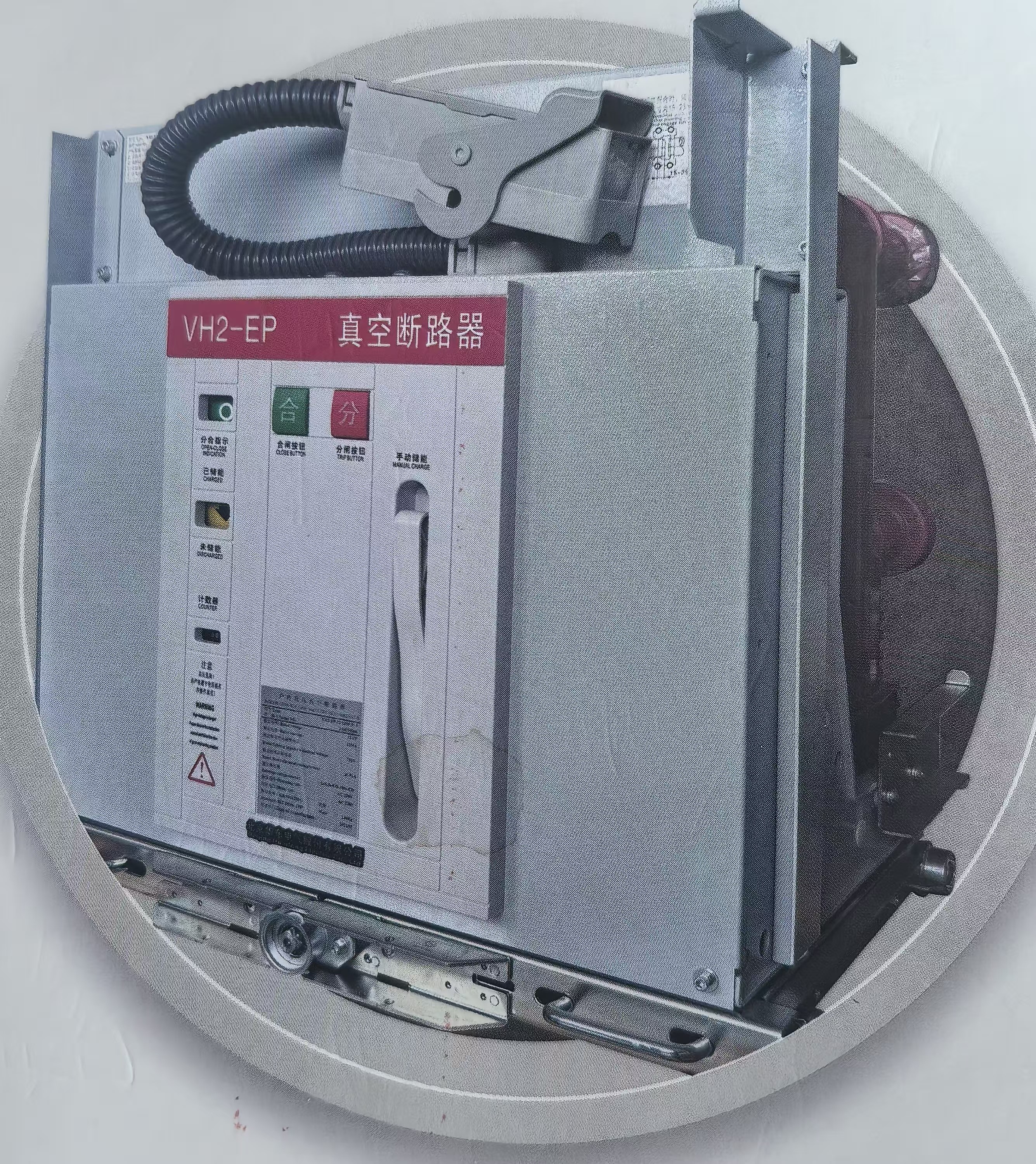

一、產品特點:VH2系列真空斷路器是我公司合作開發,生產的新型真空斷路器,它保持了戶內真空斷路器體積小、開斷能力強、操作安全可靠等特點,同時主要突出了以下特點:
1、 高壽命,開斷電流31.5kA及以下的產品機械壽命為30000次,開斷電流40kA的產品機械壽命20000次;
2、 高絕緣強度,在全面總結目前市場上現有絕緣筒的優點和不足的基礎上,經重新設計開發的絕緣筒在機械強度和絕緣強度方面均得到了明顯的加強,在海拔2000米以下環境中使用時,毋需更換任何零件即可滿足絕緣要求,結合大爬距、高壽命真空滅弧室的使用,VH2系列產品甚至可以直接應用于海拔更高的地區;
3、 高導電性,對所有導電回路零件重新進行優化設計,使結構更趨于合理的同時還增加了各導電面鍍銀層厚度,這些措施的實施,很大程度上增強了整個導電回路的設計裕量,保證了導電的可靠性;
4、 高可靠性和環境耐受性,對整個機構重新進行優化設計,主要零部件采用先進的鎳磷合金處理工藝,使整套設備可以在各種環境下可靠運行;
除此之外,VH2系列真空斷路器在確保外形尺寸同VS1保持高度一致外,獨特新穎的外觀設計使整臺設備清晰簡潔,符合現代工業產品發展潮流。
2、產品的主要用途:
VH2系列真空斷路器是用于12kV電力系統的戶內開關設備,作為電網設備、工礦企業動力設備的保護和控制單元,是我公司在總結多年真空斷路器生產經驗的基礎上自行改進和研發的新一代真空斷路器,該斷路器繼承了傳統斷路器的全部?jī)?yōu)點并在相關環節作了必要的改進,不但做到了外形安裝尺寸與VS1斷路器完全相同,保證可與KYN28A-12等市場上的主流開關柜輕松配合外,還通過對機構整體設計及一些關鍵零部件的優化與改進,極大地提高了機構的可靠性。
主回路方面,除了傳統意義上采用APG工藝澆鑄成型的環氧樹脂絕緣筒式的復合絕緣結構外,還可以采用固封式滅弧室極柱(真空滅弧室及導電連接件用環氧樹脂通過特殊的工藝包封成的極柱),根據不同要求,固封極柱可采用國產固封極柱也可采用西門子公司專門針對中國市場推出的西門子固封極柱;各項試驗結果表明,該產品性能穩定、可靠,30000次的機械壽命可滿足各種條件下的使用要求,尤其適用于頻繁操作的場合,并可多次開斷短路電流,產品無論在正常條件下還是在故障條件下(特別是在短路條件下)均可對供電設施提供控制及保護,本產品可采用中置式安裝,也可用于固定式安裝。
注:本產品制造和檢驗依據GB、DL及IEC有關標準。
三、使用環境條件:
a 海拔高度:低于1000m
b 環境溫度:不高于+40℃,不低于-25℃
c 相對濕度:日平均不大于95%,月平均不大于90%;飽和蒸汽壓:日平均不大于2.2X10-3Mpa,月平均不大于1.8X10-3Mpa,在高濕度期內溫度急降時,可能凝露。
d 地震烈度:低于8度
e 安裝在無火災、無爆炸危險、無腐蝕性氣體及無劇烈振動的場所。
f 安裝場所應保持干燥、清潔。
序號 | 參 數 名稱 | 單位 | 技術參數 | ||||||
1 | 額定電壓 | kV | 12 | ||||||
2 | 額定頻率 | Hz | 50 | ||||||
3 | 額定絕緣水平 | 1min工頻耐受電壓 | kV | 42 | |||||
額定雷電沖擊耐受電壓 | kV | 75 | |||||||
4 | 額定電流 | A | 630、1250、1600、2000、2500、3150、4000*、5000* | ||||||
5 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | 50* | ||
6 | 額定短路關合電流(峰值) | kA | 60 | 75 | 95 | 120 | 150* | ||
7 | 額定短時耐受電流(4s) | kA | 20 | 25 | 31.5 | 40 | 50* | ||
8 | 額定峰值耐受電流 | kA | 60 | 75 | 95 | 120 | 150* | ||
9 | 額定短路電流開斷次數 | 次 | 50 | 30 | 20* | ||||
10 | 操作順序 | O-0.3s-CO-180s-CO* | |||||||
11 | 合閘時間 | ms | 45±10 | ||||||
12 | 分閘時間 | ms | 30±10 | ||||||
13 | 儲能時間 | s | ≤15 | ||||||
14 | 機械壽命 | 次 | 30000 | 10000 | |||||
16 | 儲能電動機額定功能 | W | 80 | 80 | |||||
17 | 儲能電動機額定電壓 | V | ~110 或 ~220 | ||||||
18 | 合分閘電磁鐵額定電壓 | V | -110 或 -220 | ||||||
19 | 合分閘電磁鐵額定電流 | A | DC3.33(110V時) DC1.11(220V時) | ||||||
20 | 輔助開關額定電流 | A | AC10 DC5 | ||||||
注: “*”當額定短路開斷電流為50kA時,操作順序?yàn)椤?/span>O-180s-CO-180s-CO”。
